根據(jù)《GB 16897-2022 制動(dòng)軟管的結(jié)構(gòu)、性能要求及試驗(yàn)方法》標(biāo)準(zhǔn)的要求，制動(dòng)軟件需要進(jìn)行高溫脈沖試驗(yàn)，以判斷制動(dòng)密封件的耐溫度脈沖性能，下面，我們來看看制動(dòng)軟件的高溫脈沖試驗(yàn)的試驗(yàn)要求。

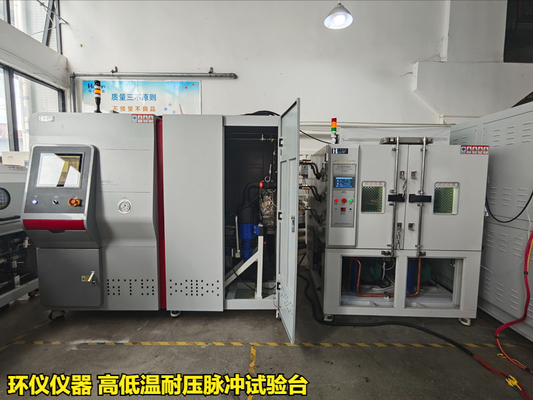

試驗(yàn)設(shè)備：環(huán)儀儀器 高低溫耐壓脈沖試驗(yàn)臺(tái)

試驗(yàn)標(biāo)準(zhǔn)：GB 16897-2022 制動(dòng)軟管的結(jié)構(gòu)、性能要求及試驗(yàn)方法

試驗(yàn)制動(dòng)液要求：液壓制動(dòng)軟管總成試驗(yàn)時(shí)使用的制動(dòng)液應(yīng)為GB 12981-2012規(guī)定的HZY3或HZY4，也可采用其他的試驗(yàn)介質(zhì)進(jìn)行試驗(yàn)，但應(yīng)在試驗(yàn)報(bào)告中注明。

試驗(yàn)程序：

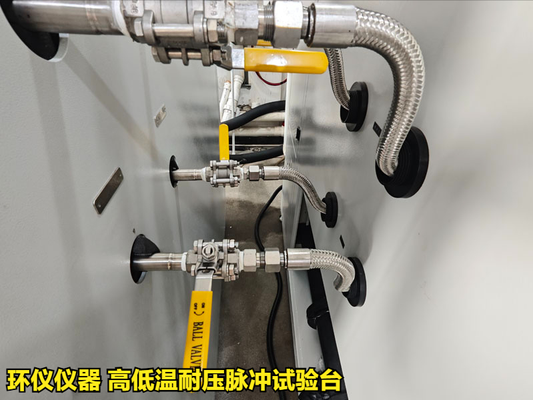

1.將液壓制動(dòng)軟管總成試樣連接到能產(chǎn)生0MPa~11MPa壓力的壓力循環(huán)裝置上。

2.將壓力循環(huán)裝置和試樣充滿制動(dòng)液，并排出空氣。

3.在30min內(nèi)使試驗(yàn)箱內(nèi)的環(huán)境溫度達(dá)到143℃±3C。

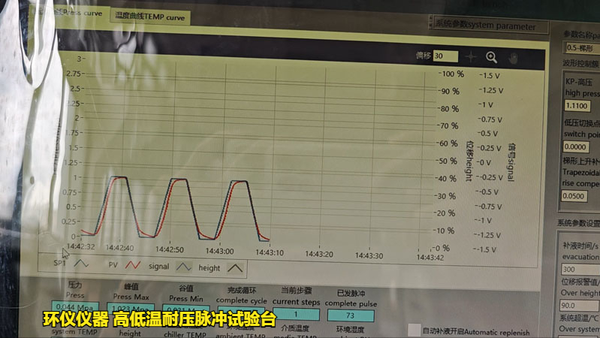

4.開啟壓力循環(huán)裝置，在2s內(nèi)使試樣壓力從0MPa升至11MPa±0.1MPa，保持60s±6s，再以同樣的時(shí)間使試樣壓力從11MPa±0.1MPa降至0MPa，保持60s±6s，此為一個(gè)循環(huán)，至少進(jìn)行150 次循環(huán)試驗(yàn)。

5.試驗(yàn)完成后，從試驗(yàn)箱上拆除試樣，并排出制動(dòng)液，在室溫下放置至少45min。

6.進(jìn)行爆裂強(qiáng)度試驗(yàn)。

爆裂強(qiáng)度試驗(yàn)：

將液壓制動(dòng)軟管總成試樣一端連接到壓力系統(tǒng)上，注滿試驗(yàn)介質(zhì)，排出所有空氣后封堵另一端。以100MPa/min±20MPa/min的速度施加壓力至28MPa±1MPa，保持120s±10s，然后仍以同樣的速度升壓，直到試樣接頭脫落、泄漏或軟管爆裂，記錄最大壓力和破壞類型。

以上就是高溫脈沖試驗(yàn)過程，如有試驗(yàn)疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
