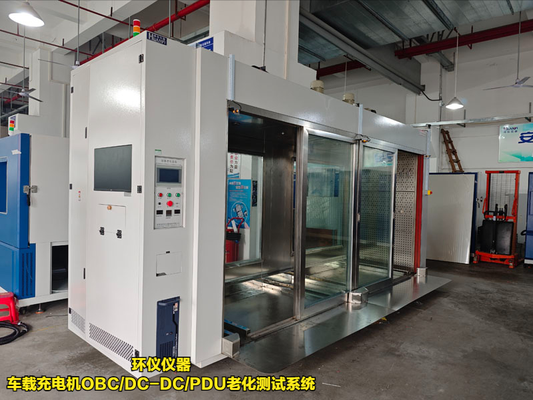

車載充電機OBC/DC-DC/PDU老化測試系統是一款適用于車載充電器 OBC+DC/DC+PDU三合一產品在高溫環境下進行老化試驗專用設備。測試系統可以記錄測試過程中的數據，包括充電電量、溫度、時間等，并進行分析，以評估電池的性能和老化程度。

滿足標準：

GB/T 18487.1-2015《電動汽車傳導充電系統》

QC/T 895-2011《電動汽車用傳導式車載充電機》

GB/T 24347-2009《電動汽車DC/DC變換器》

QC/T 1088-2017《電動汽車用充放電式電機控制器技術條件》

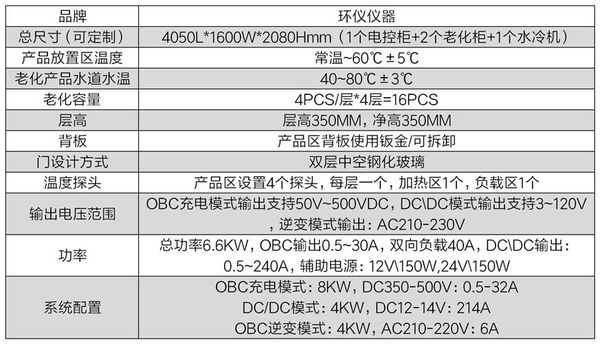

技術參數：

系統組成：

該設備主要由老化柜、加熱系統、老化車、高壓回饋電源，低壓回饋負載，測試系統和水冷系統等部分組成，老化柜配有溫度加熱系統，能夠精確控制測試溫度，可以模擬不同的充放電環境，對被試品進行老化。

試驗原理：

基于國標GB/T 40432-2021電動汽車用傳導式車載充電機及GB/T 24347-2021 電動汽車DC/DC變換器的測試要求，系統內置工業控制計算機，系統檢測軟件，高溫老化柜，實現對檢測設備的控制、數據采集與分析、報表導出等功能，滿足數據監控、信息化管理的需求。

老化項目：

充電模式：采用ACTODC轉換路徑，JN8640HD模塊作為正向DC負載，通過逆變技術將能量回饋至電網實現節能循環利用。

DD模式：執行DCTODC直直變換架構，JN8640HD切換為DC電源輸入端，配合JN7081M模塊構成反向DC負載系統，同樣采用能量回饋電網設計。

逆變模式：實施DCTOAC交直變換策略，JN8640HD承擔DC源角色，聯合JN7258交流負載模塊完成電能轉換，并將剩余能量反饋至電網。

如有車載充電機OBC/DC-DC/PDU老化測試系統的選型疑問，可以咨詢環儀儀器相關技術人員。
