環境試驗對于保證產品的可靠性具有極其重要的作用，以汽車電器部件為例，為保證其可靠性，產品制造完成后必須進行凝露、高低溫和濕度試驗，為了滿足產品的測試要求，針對汽車電器部件的高低溫結露試驗，研制出一款具備高低溫、濕熱、凝露試驗的凝露試驗箱，下面是該產品的主要技術內容。

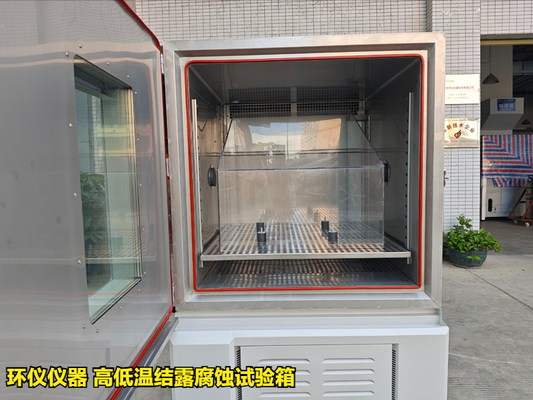

產品名稱：環儀儀器 高低溫結露腐蝕試驗箱

產品特點：試驗箱內集成設計有凝露試驗、高低溫試驗和濕度試驗三種功能。

設計思路：

采用一體化設計理念，將工作腔室、調溫腔室和蓄水腔室有機結合，通過巧妙的結構布局實現多功能切換。關鍵在于利用蓄水腔室的雙重角色——既可作為水源產生蒸汽進行凝露試驗，又可作為風道參與高低溫與濕度試驗。

工作原理詳解：

1.凝露試驗：向蓄水腔室注水→啟動第二加熱機構使水蒸發→蒸汽經進風通道進入工作腔室。

2.高低溫試驗：排空蓄水腔室水分→建立調溫腔室-工作腔室循環風道→制冷/加熱機構調控溫度。

3.濕度試驗：排空蓄水腔室水分→啟動空氣加濕器配合循環風機→維持設定濕度水平。

具體實施方式：

1.試驗箱本體：包含工作腔室（放置被測樣品）、調溫腔室（安裝溫控系統）和蓄水腔室（位于工作腔室下方）。

2.氣流循環系統：

a.回風通道：連接調溫腔室與工作腔室，形成閉合回路。

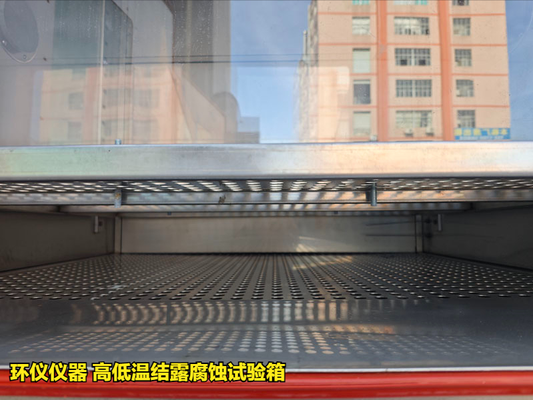

b.進風通道：由陣列分布的小孔組成，均勻分布于工作腔室底部，確保氣流/蒸汽均勻進入。

c.循環模式切換：通過控制蓄水腔室內是否有水來改變氣流路徑，適應不同試驗需求。

3.輔助裝置優化：

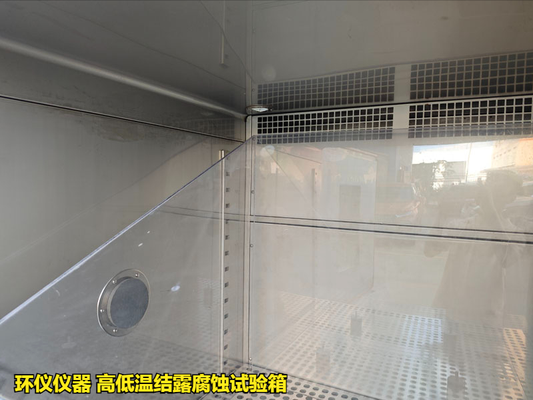

a.支撐板設計：橫置帶條形通孔的支撐板，上方設置試驗罩（下端及一側敞口，頂部傾斜罩板），防止冷凝水滴落干擾測試結果，同時增強蒸汽作用效果。

b.溢流管理系統：包括向下延伸的溢流管、水平管和帶有浮球開關的三通管，實現精準水位控制。

技術特點：

1.在同一試驗箱內集成凝露、高低溫及濕度三種試驗功能，顯著簡化試驗流程。

2.蓄水腔室具有雙重用途，可在不同試驗?zāi)Ｊ较聦?shí)現蒸發加濕或空氣循環功能。

3.以蒸汽凝露方式進行試驗，模擬環境更真實，試驗結果更具代表性。

4.避免試樣多次轉移，提高試驗效率和可重復性。

5.合理設計通風與循環結構，使溫濕環境控制更精準。

如有高低溫結露腐蝕試驗箱的選型疑問，可以咨詢環儀儀器相關技術人員。
