歡迎光臨東莞市環(huán)儀儀器科技有限公司
膠水的使用過程中，會受到溫濕度振動的環(huán)境影響，通過溫、濕度試驗結(jié)合振動試驗篩選出粘貼效果最佳的粘貼劑并得到粘貼劑的固化時間等指標(biāo)，從而得到適用于溫 - 濕 - 振綜合環(huán)境試驗加速度計的最佳安裝方法。
下面，我們通過溫濕度振動試驗，得出膠水在該綜合條件下的使用性能。
試驗設(shè)備：環(huán)儀儀器 高低溫濕度振動綜合試驗機(jī)
試驗樣品：膠木塊和夾具連接所用粘結(jié)劑為康達(dá)結(jié)構(gòu) AB 膠、卡夫特強(qiáng)力 AB 膠、得力萬能 AB 膠、北化 502 膠水，將四個膠木塊分別編號為 a，b，c，d。
試驗過程：

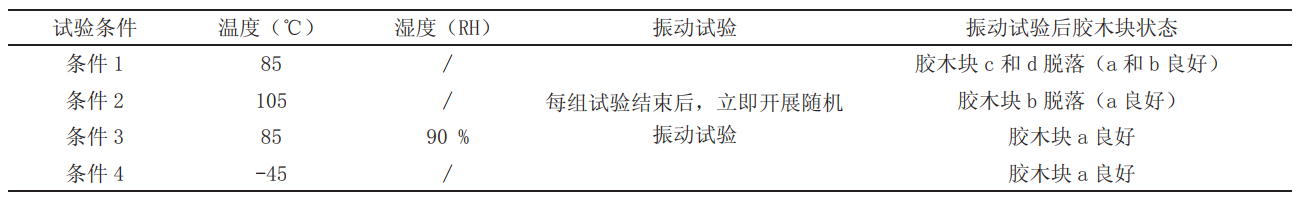

分別通過 502 膠水和 AB 膠將膠木塊固定在夾具頂部，膠水凝固時間 30 min，隨后進(jìn)行下表中四組試驗。
試驗箱內(nèi)溫、濕度穩(wěn)定后保持 1 h，每組試驗結(jié)束后，立即開展隨機(jī)振動試驗（總均方根 G1=25.33 g），觀察加速度計是否脫落。
振動試驗條件下圖
試驗照片見圖下圖
試驗結(jié)果：
從上表看出，四個膠木塊在 85 ℃條件下保溫 1 h 隨后進(jìn)行振動試驗，通過得力萬能 AB 膠和夾具連接的膠木塊 c 發(fā)生脫落，經(jīng)檢查發(fā)現(xiàn)振動試驗結(jié)束后得力萬能AB 膠仍未完全凝固，同時檢查膠木塊 a 和膠木塊 b 的膠水均完全凝固。而通過北化 502 膠水和夾具連接的膠木塊 d 也發(fā)生脫落，說明在 85 ℃高溫保持 1 h 后，北化 502 膠水的粘貼能力顯著下降，已不能滿足振動試驗的要求。
以上就是高低溫濕度振動綜合試驗機(jī)對粘貼劑的篩選試驗，如有試驗疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
掃碼添加微信
