在汽車電子及相關零部件的使用過程中，設備可能在高溫工況下受到外界雨水、冷凝水或冰水的突然沖擊。溫度的急劇變化會導致產品產生熱應力、材料收縮不均、密封件失效或結構損傷。因此，需要冰水熱沖擊試驗箱來模擬高溫環境下遭受低溫水流瞬時沖擊的冰水沖擊測試。

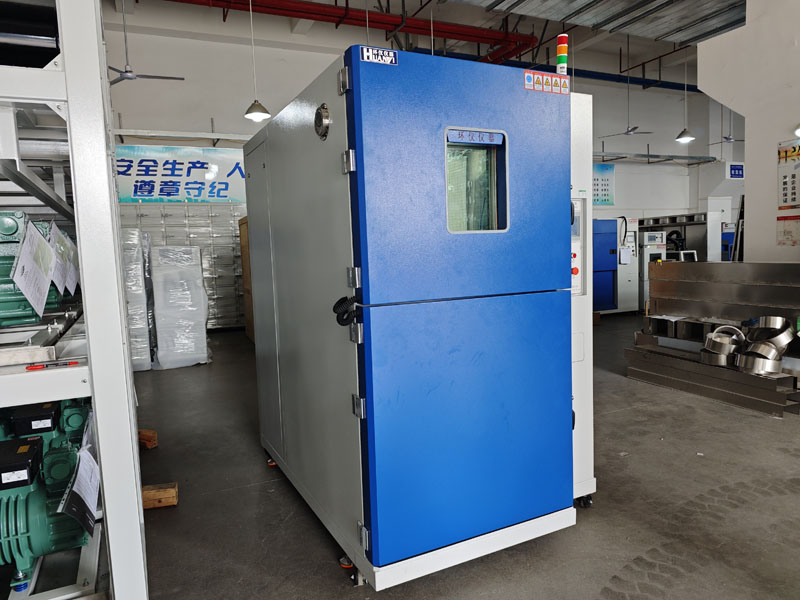

產品名稱：環儀儀器 冰水熱沖擊試驗箱

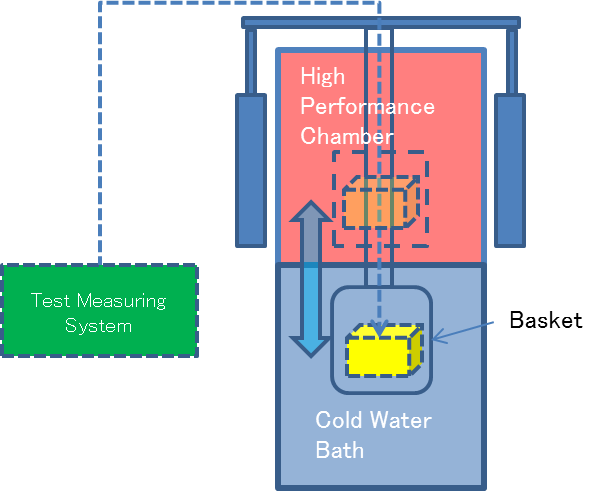

整體結構構成：試驗箱由低溫水箱、高溫環境箱、噴頭機構、支架、轉接面板、驅動件、萬向球機構、工作臺、夾持機構和角度工裝組成。

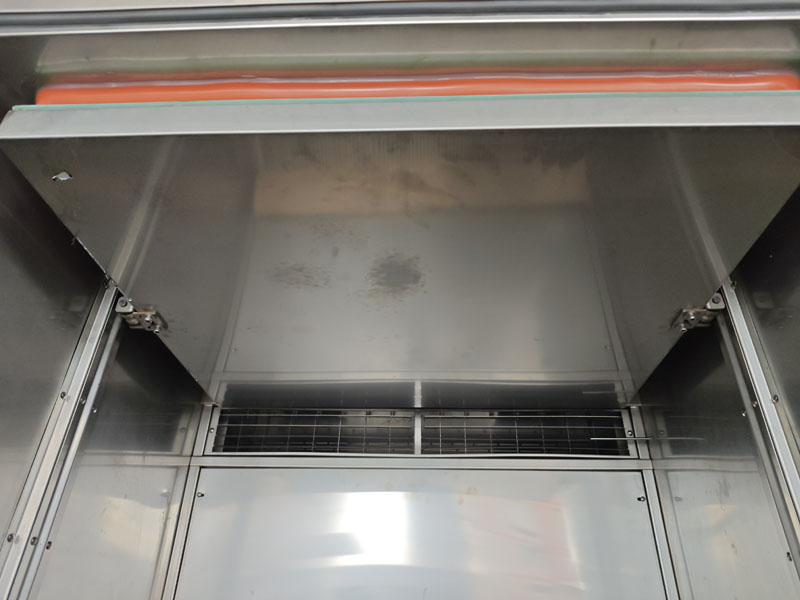

1.高溫環境箱內部設置支架：支架上端安裝驅動件，驅動件連接轉接面板，實現上下移動。

2.轉接面板上設置工作臺：轉接面板與工作臺之間設置萬向球機構，用于實現工作臺角度調整。

3.工作臺上設置夾持機構：用于放置和固定不同尺寸的測試產品。

4.高溫環境箱上部設置噴頭機構：噴頭機構由噴頭、進水管和連接管組成，連接低溫水箱，由水泵供水。

5.角度工裝設置于轉接面板與工作臺：包含調節螺栓和彈性墊，用于控制工作臺的角度姿態。

6.排水管設置在高溫箱底部：實現被噴淋后的冷水回流至低溫水箱，形成循環。

使用方法概述：

1.打開艙門 → 安裝測試產品 → 調節角度與高度；

2.設定高溫箱溫度、低溫水箱溫度；

3.等待兩側達到穩定；

4.啟動水泵進行噴淋測試；

5.完成測試后關閉設備并取出樣品。

產品特點：

1.工作臺與噴頭之間距離可調，噴淋范圍靈活。

2.可適配不同尺寸、形狀的測試產品。

3.冷水回流至低溫水箱重復利用，降低水耗。

4.各模塊布局合理，維護便利，適用于長期試驗任務。

如有冰水熱沖擊試驗箱的選型疑問，可以咨詢環儀儀器相關技術人員。
