在海洋油氣田開發過程中，海洋復合柔性軟管的應用越來越廣泛。 為了測量管道的爆破壓力，根據 API Recommended Practice 17B 規范要求，軟管設計完成后，需要對軟管的各項參數進行原型試驗，爆破試驗就是其中一項，下面，我們使用海洋復合軟管爆破測試臺，對其進行爆破試驗驗證。
海洋軟管的爆破試驗驗證：
試驗設備：環儀儀器 海洋復合軟管爆破測試臺
試驗依據：
API Recommended Practice 17B
GB/T 5563-2013 橡膠和塑料軟管及軟管組合件 靜液壓試驗方法
試驗設計：
軟管設計壓力為 6.2 MPa，靜液壓測試壓力為設計壓力的1.5 倍（9.3 MPa）。爆破壓力應不小于 24.76 MPa。試驗件（不含接頭）長度選取 2 m，試壓介質為水。
試驗過程：

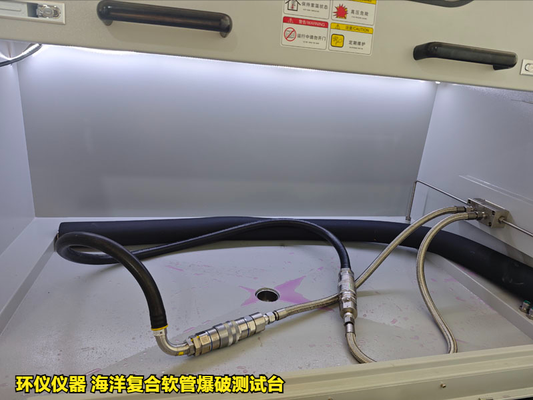

爆破試驗前 50% 檢驗壓力的升壓速率最大不超過 1%/s，剩余 50% 檢驗壓力的升壓速率最大不超過 50%/min，連續升壓至其爆破；同時接頭失效或增強鎧裝層從接頭拉脫等情況不應發生，連接方法見下圖。
試驗結果：

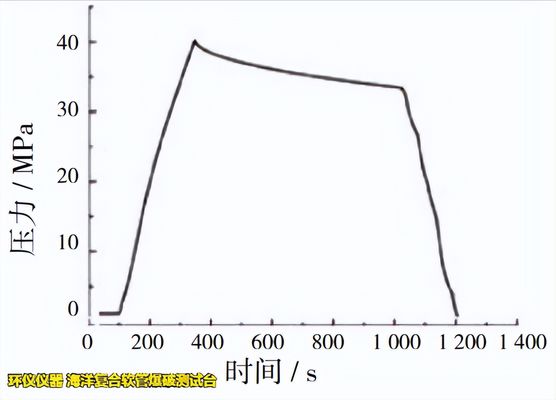

軟管最大壓力可達 40.161 MPa，保壓時間為 20 min，試驗期間無壓力突降現象，管道未損壞，符合驗收標準，時間 - 壓力曲線如下圖所示。
以上就是海洋軟管的爆破試驗過程，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
