本試驗在通電的情況下通過全光譜光老化的試驗環境，復現電能表或部件在日光下的應用環境，進而了解設備或部件經受太陽輻射的影響程度。試驗樣品選取電能表終端常規樣品及新樣機進行對比，進一步地增加帶有表箱保護的試驗樣品的試驗，驗證了復雜環境下表箱的整體解決方案的合理性。

試驗設備：環儀儀器 太陽光照環境試驗箱

設備光源：金屬鹵素?zé)?，金屬鹵素?zé)羰歉咝Ч庠?，提供更高的輸出，更適合大面積照明。其次，與氙燈相比，金屬鹵素?zé)舭l(fā)射的紅外線含量更低，這使得對熱的管理更加容易。光學濾鏡可微調光譜輻照度，以提供戶外或玻璃過濾后的戶內日光輻射。

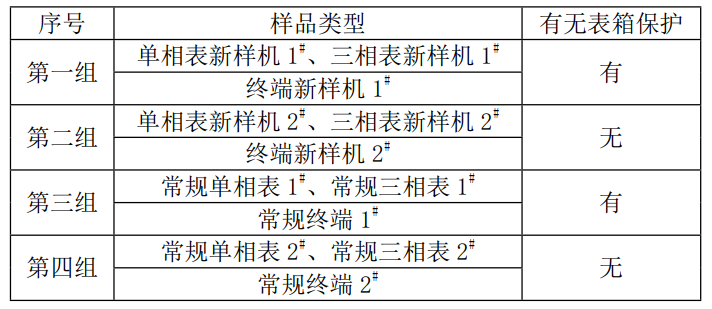

樣品分組：見下圖。

試驗流程：

預處理→初始檢測（包括外觀檢查、電性測試）→預備工作（包括樣品放置、連接電線、設置試驗箱）→進行試驗→中間檢測（包括外觀檢查、電性測試）→最后檢測（包括外觀檢查、電性測試、內部檢查）。

主要試驗過程：

1.參數設置：

樣品按照正常的使用狀態放置，利用程控源給設備供電，設置試驗箱的運行參數。

濕度 =80%RH；

溫度=70℃；

溫度上升速率=1K/min；

光輻照度 =1090W/m2；

照射方式 = 連續照射；

試驗時間 = 推薦 24、48、72、96、168、240、480 小時，或更長（依據所需要的檢查時間來設定）。

2.試驗中檢測

每完成 120 小時時間的試驗后，在試驗的標準大氣條件下放置 2 小時。主要包括外觀檢查和電性測試，記錄各試驗樣品的試中檢測現象，若出現失效停止試驗進行最后檢測。

3.試驗后檢測

試驗時長 360h，規定每隔 120h 后，將量測設備取出放置在常規環境后，記錄檢測結果。

試驗結果分析：

第一組有表箱保護的 3 只樣品均無明顯變化，液晶可正常工作。

第二組表箱無保護的 3 只樣品，僅有 1 只終端液晶出現異常無法正常開機。

第三組有表箱保護的3 只樣品，有 1 只終端液晶屏幕變黑，字跡被遮擋。

第四組表箱無保護的常規終端 1 只出現了液晶屏幕發黑。

通過試驗對比結果如下：

（1）有表箱保護的量測設備經受太陽輻射能力更強，表箱整體防護解決方案表現更優。

（2）新改進樣機較常規產品在全光譜試驗結果上有著明顯的提升。

（3）全光譜試驗有效地激發了量測設備的失效模式，為進一步量測設備可靠性提升改進提供了方向。

以上就是太陽光照環境試驗箱對電能表的光照試驗過程，如有試驗疑問，可以咨詢環儀儀器相關技術人員。
