PA66 俗稱尼龍-66，PA66可被加工為各種機(jī)械和電氣零部件。本文以某單位模壓生產(chǎn)的PA66標(biāo)準(zhǔn)樣條為研究對象，探索在日曬老化條件下材料性能變化的規(guī)律，為材料老化試驗(yàn)方法的選取提供幫助。

主要設(shè)備：環(huán)儀儀器 日曬強(qiáng)光測試試驗(yàn)箱

試驗(yàn)方法：

1.氙燈光源

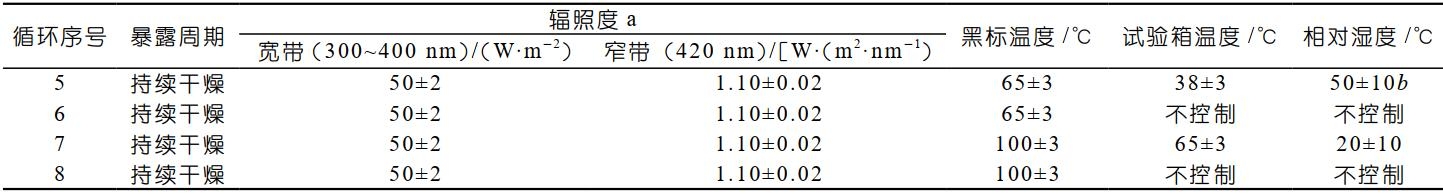

為減少試驗(yàn)中不必要的變量，氙燈老化試驗(yàn)采用持續(xù)干燥，不進(jìn)行噴淋，按《GB/T16422.2-2014 塑料實(shí)驗(yàn)室光源暴露試驗(yàn)方法第2部分：氙弧燈》中方法B：使用窗玻璃濾光器的暴露，循環(huán)序號6方法進(jìn)行試驗(yàn)，如下表所示。

注：表中給出的輻照度、黑標(biāo)溫度和相對濕度的正負(fù)偏差是給定參數(shù)在平衡狀態(tài)下的允許波動(dòng)范圍。不表示給定值可在允許的范圍內(nèi)任意加減。

a.表中給出的輻照度數(shù)據(jù)為已使用過的。對能產(chǎn)生更高輻照度的設(shè)備，實(shí)際輻照度會(huì)顯著高于給出值，如配置日光濾光器的氙弧燈高達(dá)180W/m2（300~400nm）或配置窗玻璃濾光器的氙弧燈高達(dá)162W/m2（300~400nm)。

b.對于濕度敏感材料，推薦使用（65±10）%的相對濕度。

2.紫外光源

為統(tǒng)一試驗(yàn)條件，應(yīng)按標(biāo)準(zhǔn)《GB/T 16422.3-2014塑料實(shí)驗(yàn)室光源暴露試驗(yàn)方法第3部分：熒光紫外燈》中方法B：窗玻璃后日光方法進(jìn)行試驗(yàn)，且統(tǒng)一與氙燈老化試驗(yàn)相同的溫濕度變量，如下表所示。

試驗(yàn)過程中采用UVA351燈光對樣品連續(xù)照射，調(diào)節(jié)試驗(yàn)箱溫度，使黑板溫度在（65±3）℃。

試驗(yàn)周期

光照老化試驗(yàn)周期為7天，共進(jìn)行4個(gè)周期共672h光照老化試驗(yàn)，每一周期老化試驗(yàn)結(jié)束后取出拉伸、沖擊樣條各5根進(jìn)行力學(xué)性能試驗(yàn)，其他樣品繼續(xù)進(jìn)行光照老化直至試驗(yàn)結(jié)束。

1.拉伸試驗(yàn)方法

按照《GB/T1040.2-2006 塑料拉伸性能的測定第2部分：模塑和擠塑塑料》的試驗(yàn)條件進(jìn)行拉伸試驗(yàn)，拉伸速度5mm/min。

2.簡支梁沖擊試驗(yàn)方法

按照《GB/T1043.1-2008 塑料簡支梁沖擊性能的測定第1部分：非儀器化沖擊試驗(yàn)》的試驗(yàn)條件進(jìn)行簡支梁沖擊試驗(yàn)，使用2J簡支梁擺錘。

試驗(yàn)結(jié)果分析：

氙燈老化試驗(yàn)672h后，PA66材料的拉伸強(qiáng)度降低了6.87%，沖擊強(qiáng)度降低了10.45%，

紫外光燈老化試驗(yàn)672h后，PA66材料的拉伸強(qiáng)度降低了8.61%，沖擊強(qiáng)度降低了14.55%，紫外光老化速率大于氙燈老化速率。

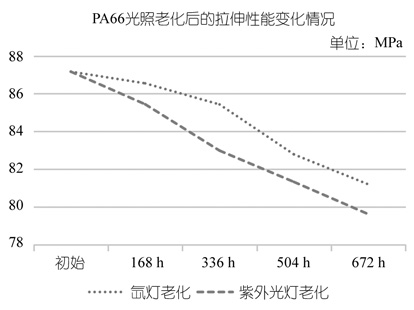

詳細(xì)結(jié)果見下圖。

因此，PA66材料在使用過程中應(yīng)避免光照直射，防止材料力學(xué)性能下降。

如有日曬強(qiáng)光測試試驗(yàn)箱的使用疑問，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
